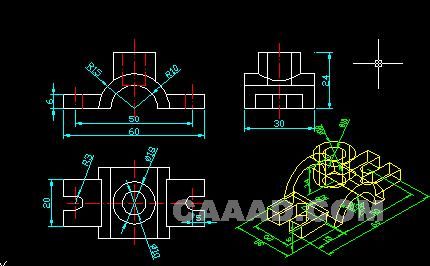

一、图纸是一种直观，准确，醒目，易于交流的表达形式。好的计算机绘制的图纸应该具有以下两个特征：清晰，准确。好的图纸看上去一目了然，一眼看过去，就能分清哪是墙，哪是窗，哪是留洞，哪是管线，哪是设备，尺寸标注，文字说明等清清楚楚，互不重叠，出除了图纸打印出来很清晰外，在显示器上显示时也必须清晰。图面清晰除了能清楚的表达设计思路和设计内容外，也是提高绘图速度的基石。另外，在绘图过程中，同样重要的一点就是“高效”了。清晰，准确，高效是CAD软件使用的三个基本点。在CAD软件中，除了一些最基本的绘图命令外，其他的各种编辑命令，各种设置定义，可以说都是围绕着清晰，准确，高效这三方面来编排的。

二、接到一个任务，有很多人直接就开始画图，这是不正确的，应该是进行各种设置，包括图层，线形，字体，标注等等。只有各项设置合理了，才为我们接下来的绘图工作打下良好的基础，才有可能使接下来“清晰”“准确”“高效”。

三、图层设置的第一原则是在够用的基础上越少越好。0层上是不可以用来画图的，0层是用来定义块的。定义块时，先将所有图元设置为0层（有特殊时除外）然后再定义块，这样，在插入块时，插入时是哪个层，块就是那个层了。

四：图层的颜色的定义要注意两点，一是不同的图层一般来说要用不同的颜色。二是颜色的选择应该根据打印时线宽的粗细来选择。另外，白色是属于0层和DEEPOINTS层的，不要让其他层使用白色。

五：常用的线形：continous连续线，ACAD-IS002W100点划线，ACAD-IS004W100虚线。以前的14版cad时使用的hidden，dot等不建议使用。线宽设置时一定要将粗细明确。打图时有两种，一种是按照比例打印，如果不按比例，这时候线宽设置要比按比例的小一号0.09\\0.15\\0.3这样才能使小图看上去清晰分明。在画图时，还有一点要注意，就是所有的图元的各种属性都尽量跟层走。不要这跟线是WA层的，颜色却是黄*，线形又变成了点划线。尽量保持图元的属性和图层的一致，也就是说尽可能的图元属性都是Bylayer.

六：在AUTOCAD软件中，可以利用的字库有两类。一类是存放在其目录下的fonts中，字库的后缀名为shx,这一类是cad的专有字库，英语字母和汉字分属于不同的字库。第二类是存放在winnt或winxp等（看系统采用何种操作系统）的目录下的fonts中，字库的后缀名为ttf,这一类是windows系统的通用字库，除了cad外，其他的如Word，Excel等软件，也都是采用的这个字库，其中，汉字字库都已包含了英文字母。在使用cad时，除了默认的standard字体外，一般只有两种字体，一种是常规定义，字体宽度为0.75，第二种字体定义采用与第一种同样的字库，但是字体宽度为0.5.在大多数施工图中，有很多细小的尺寸挤在一起，这时候，采用较窄的字体，标注就会减少很多相互重叠的情况发生。

七、标注的设置

1.直线和箭头：所有颜色和线宽的选择均为bylayer,箭头大小150，其他几个数据一般在100-200.

2：文字：文字样式要选择前面提到的宽度定义为0.5的字体，颜色仍旧是bylayer,文字高度350，文字位置垂直为上方，水平为置中，从尺寸线偏移60，文字与尺寸线对齐。

八：单位的设置

   单位设置的选项里，有人喜欢在长度的精度选项上选用0，即是以个位来作为单位，建议改为小数点后3-4位。Dwt模板，在新建一张图纸的时候，cad软件都会让我们打开一张dwt模板文件，默认的是acad.dwt.而我们在创建好自己的一套习惯设置后，就可以建立自己的模板文件，以保存所有的设置和定义。

Purge命令，可以清除掉图中所有的没有用到的设置，图块等信息，建议大家每次存盘前都要purge一下。

九：常用命令与快捷键设置原则

Cad中的命令可以分为几类，分别绘图类，编辑类，设置类，其他类包括标注，视图等。

1：绘图类

Line直线

xline 构造线（用来画辅助线）

mline双线（在画墙线时常用到，也可自己定义使用其他线型）

pline多义线（大部分由线段组成的图元，能够定义为多义线的就定义为多义线，这样在选择时比较方便）

rectang矩形（实际上就是四段围合的多义线）

arc圆弧

circle圆

hatch填充（要注意图案的比例）

boundary边界（在计算面积，填充等情况会用到）

block定义块（需将准备用于定义块的所有图元放到0层，其他所有属性均改为bylayer）

insert插入块(与-insert相比较，一个会调出对话框，一个不会)

2：编辑类

   Matchprop特性匹配（相当于Word中的格式刷，常用于将正在操作的图元刷成正确的图层）

Hatchedit填充图案编辑（鼠标左键双击填充的图案即可）

Pedit多义线编辑（也可用于将几段首尾相接的线段连接成多义线）

Erase擦除

Copy拷贝

Mirror镜像

Offset平移

Array阵列

Move移动

Rotate 旋转

Scale缩放

Stretch拉伸

Lengthen拉长（不常用，但在需要延长非水平或垂直的线段时很方便；！也可实现同样的功能大家先自己琢磨看看）

Trim裁减

Extend延伸

Break打断

Fillet倒圆角

Explode打碎（可用于打碎块，多义线，双线等）

Align对齐（不常用，但在画一些倾斜的图形时很有用，可以把图对正了画，画好了再调整回原来的角度，和ucs是两个概念）

Properties属性（同14版时的ddmodify,可调出属性表，在其中可查看和修改该图元的几乎所有属性，很有用）

补充：

1：在绘制中，一般来说，能用编辑命令完成的就不要用绘图命令完成。

2：在使用绘图命令时，一定要设置捕捉F3切换。

3：在使用绘图和编辑命令时，大部分情况下，都要采用正交模式，F8切换。

十、图层控制命令，视图命令，图元选择方式

   图层控制命令和视图命令都是辅助绘图的命令，但这些命令非常的关键。和图层有关的命令实际上大部分是在experss中在安装AutoCAD时，要完全安装才能出现。

图层命令中，第一个是layer，图层属性管理器。和图层控制有关的其他命令，则都是让我们在绘图过程中如何方便的来控制图层的“开关（显示）”“锁定层”“当前层”，方便的转换所绘制图元的层属性。

1：和“当前层”有关的命令

Ai-molc改变当前层为所选择图元所属层。这个命令在工具栏里就有。

Laycur(change to current layer)改变所选择图元所属层为当前层。

2：和“开关”有关的命令

Layoff（layer off）关掉选择层

Layso*（layer isolate）图面显示仅保留所选层（孤立层）

Layon*(turn all layers on)打开所有层

3：和“锁定”有关的命令

Laylck（layerlock）锁定选择层

Layulk(layer unlock)解开选择的锁定层

Layerlckiso*除选择层外，其他层均锁定（插件免费迷你建筑工具中的命令）

4：其他图层控制命令

Layerp恢复至上一个图层状态

Laymch(layer match)改变选择图元所属层为最后选择的图元的层（类似于matchprop，但选择图元的顺序正好相反）

试图命令有三类：

1：redraw(redrawall)重画，regen重生成。常用的是redraw，在一些辅助显示点，辅助显示线用redraw无法清除时，用regen试试看。

2：视图缩放类，主要是围绕着zoom的各个分支命令。

  Zoom-默认实时缩放

  Zoom-p回到上一次视图范围

  Zoom-d动态缩放视图

  Zoom-a显示全部视图

  Zoom-w显示所选择窗口的视图范围

3：视图平移类就是pan和其他分支命令

鼠标中键上下滚动就是zoom的实时缩放，中键按下后就是pan.在进行编辑命令的操作时，不可避免的要进行图元的选择。就编辑命令和图元选择来说，常用的有两种方式：

（1）   选用鼠标点选或框选图元，此时，所选择图元呈高亮状态。然后键盘输入编辑命令进行操作。采用这种方式，可利用shift键来去除多余选择的图元。

（2）   先用键盘输入编辑命令，确认后再选择需操作的图元，选择完毕需操作的图元后再次确认进行编辑操作，这种方式，可以通过辅助键类来帮助选择。P-previous选择上一次操作的图元。R-remove去除已选择图元。A-add增加选择图元（用于使用了remove后）

十一、绘图与打印比例控制，套用图框，标注命令

1：按照比例打印的施工图。

  施工图基本上都是按比例出图的。比如，平立剖一般都是1:100，楼梯间，卫生间是1:50，节点大样是1:20，装修图中的节点大样则可能会有1:10,1:5,1:2等的比例，总图的常用比例是1:500，有时候也会有1:1000,1:2000等。以下以一套包括平立剖面图，楼梯间，卫生间大样和节点大样的常规的建筑施工图来举例说明。

首先，一开始绘制的一般都是平面图，这时我们应该以实际每1mm对应AutoCAD中的每个标准单位1来绘制，接下来的其他立剖面也同样。这时，有两个地方需要注意：一是所有的字体基本上都应设置为350高度左右，房间名可稍大些，图纸名称等专用字体高度另定。二是在进行尺寸标注后，将该尺寸标注的“标注全局比例”设置成100. 接下来是1:50比例的楼梯大样和卫生间大样。在绘制这样的图时，我一般先将平面图中的相关部分拷贝到原来图纸旁边，然后删除和剪接掉多余的部分。接下来要修改一些东西了。一是线性比例，除实线外，其他的如虚线、点划线等都改为原来一半的线性比例。二是字大小、标高大小、轴线号大小同样的Scale为原来的0.5比例。三是标注设置，将这一部分的所有标注中的“标注全局比例”修改为50。这样的话，按照1:50的比例打印出来时，各部分的大小尺寸都会比较合适。

图纸绘制完毕后，要做的就是套图框。每个公司都有自己的图框，而且不同的图幅应该都有。图框在制作时，大多都会按照1:1的比例：A0—1194*840；A1—840*597；A2—597*420；A3—420*297；A4—297*210。其中，A1和A2图幅的还经常用到竖图框。还有，我们需要用到加长图框时，应该是在图框的长边方向，按照图框长边1/4的模数增加。每个图框不管图幅是多少，按照一定的比例打印出来时，图签栏的大小都应该是一样的。我们把不同大小的图框按照我们要出图的比例Scale大，将图套在其中即可。

关于施工图按照比例出图，还有两点要说。一是并非所有的平立剖面图都要按照1:100的比例来，对于一些没什么细部的仓库、厂房时，也可以考虑用到1:150或1:200的比例。这样才能够使图纸饱满。

第二点，就是不管是什么图，绘制时都切记以实际每1MM对应AUTOCAD中的每个标准单位1来绘制（总图可以除外），不同比例的出图只是在字体大小、线性比例、标注的标注全局比例等地方不同。

当然，以上情况是针对同一比例的图都放到同一个图框中出图的情况。对于不同比例的图要放到一个图框中时，稍微有一点不同。我们以一张1:100平面图中要放一张1:20的节点大样来举例。

首先确定1:100为这张图中的主打比例，1:100的平面图按照以上方法绘制完毕，1:20的节点大样，也按照上述方法绘制好，并修改好各个设置。当发现要将其并入1:100的图中出图时，把1:20的节点拷贝一份到1:100的图框内，Scale5倍，然后需要修改两样东西。一是线性比例，二是标注中的两个参数。其中之一是标注全局比例改为1:100（即主打比例），第二是标注线性比例，改为0.2。这样就OK了。当然，在绘制其他比例的图纸时，如果一开始就确定其要和其他不同比例的图纸放在一起，上面的有些顺序可以调整，可以减少一些步骤，较少耗时。

对于不按照比例出的图，也同样有些东西要注意，同样也要注意比例问题。
